路过一村寨看见一10kV台变，将其照下，本次针对此台变安装图解读此台变安装配置。因各地区或者用途有所差异 ，故本解读仅供起参考。其图如下使示：
 |

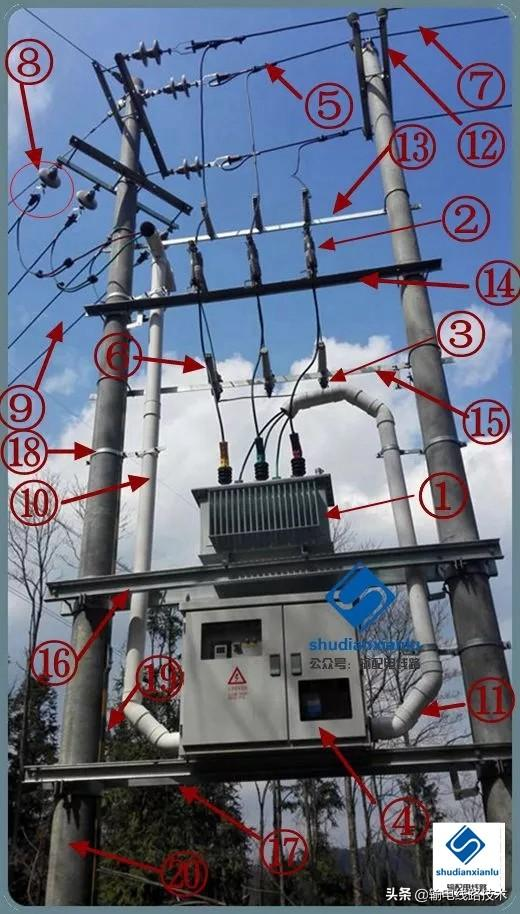

▲ 台变安装图
上图中按照顺序分别是：
①、配电变压器
配电变压器，简称“配变”，指配电系统中根据电磁感应定律变换交流电压和电流而传输交流电能的一种静止电器。
.
②、跌落式熔断器
跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
.
③、高压氧化锌避雷器
氧化锌避雷器是具有良好保护性能的避雷器。利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。
.
④、综合配电箱
综合配电箱是由生产的一种集电能分配、计量、保护、控制、无功补偿于一体的新型综合控制箱。
.
⑤、C型线夹
C型线夹是一类电力连接金具，作为接续电流的导体连接端子（线路接头）的一种，要求有较大的通（续）流能力，因形似英文字母C而得名。
.
⑥、瓷横担
瓷横担，由铁帽、钢化玻璃件和钢脚组成，并用水泥胶合剂胶合为一体的横担。
.
⑦、10kV绝缘导线
在导线外围均匀而密封地包裹一层不导电的材料，如：树脂、塑料、硅橡胶、PVC等，形成绝缘层，防止导电体与外界接触造成漏电、短路、触电等事故发生的电线叫绝缘导线。
.
⑧、耐张绝缘子串（金具、绝缘子、绝缘耐张线夹）
耐张绝缘子串是架设输电线路过程中的重要元件，主要包括陶瓷耐张绝缘子串和复合耐张绝缘子串两种，它能够很好地起到将带电的导线与地面有效隔离开来，并使得各电线保持自身的位置。在输电线路的运行维护工作中，由于受到各种因素的影响, 绝缘子的损坏不可避免。耐张绝缘子串是当今输电线路架线最为普遍的产品，配套电力金具一起使用，根据施工需要几只产品串到一起来达到拉力要求。
.
⑨、低压1kV绝缘导线
与⑦相同
.
⑩、CPV塑料管（配电箱侧）
⑪、CPV塑料管（变压器侧）
桥架作用，将低压绝缘线从变压器引至综合配电箱，然后从综合配电箱将低压绝缘线引至出线。
.
⑫、（10kV）导线横担
横担是电线杆顶部横向固定的角铁，是杆塔中重要的组成部分，它的作用是用来安装绝缘子及金具，以支承导线、避雷线，并使之按规定保持一定的安全距离。
.
⑬、高压引下线横担
用于安装瓷横担的横担。
.
⑭、跌落式熔断器横担
用于安装跌落式熔断器的横担。
.
⑮、避雷器横担
用于安装避雷器的横担。本图中还安装瓷横担。
.
⑯、变压器台担
用于托变压器的横担。主要原材料为槽钢。
.
⑰、综合配电箱台担
用于托综合配电箱的横担。主要原材料为槽钢。
.
⑱、双合抱箍
抱箍是用一种材料抱住或箍住另外一种材料的构件.它属于紧固件，抱箍装置由箍板、翼板、拉结筋板、螺栓及内衬垫构成。
抱箍有好多种，电缆抱箍，电线杆抱箍，拉线抱箍，吊线抱箍，不锈钢抱箍都是比较常用的。
一种嵌入式抱箍，它是由左、右两半片抱箍对合后联接而成，左、右两半片抱箍均呈半圆环状，半圆环两端向外弯折，各形成一个安装耳，其特征在于：所述的左半片抱箍一端的安装耳上开有嵌槽，相应的，与其相配合的右半片抱箍相应端的安装耳上设置有销轴，右半片抱箍一端安装耳上的销轴嵌入左半片抱箍一端安装耳上的嵌槽。
.
⑲、接地引下线（扁钢）
接地引下线是连接电气设备与接地体的金属导体。如防雷接地引流线。
.
⑳、混凝土电杆
混凝土电杆主要由钢筋和混凝土构成，故又称之为钢筋混凝土水泥电杆，其主要在电力、通讯、铁路、石油等行业中用作架线支柱。
.

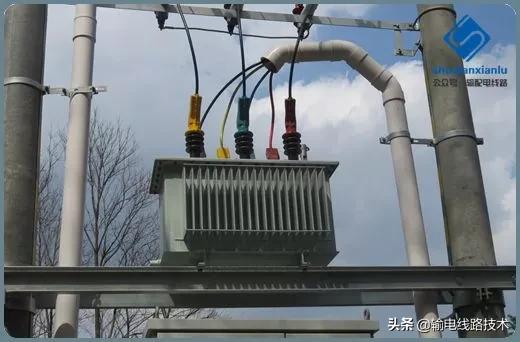

▲ 变压器

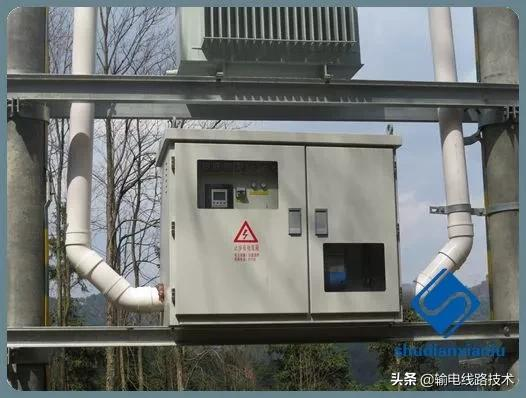

▲综合配电箱

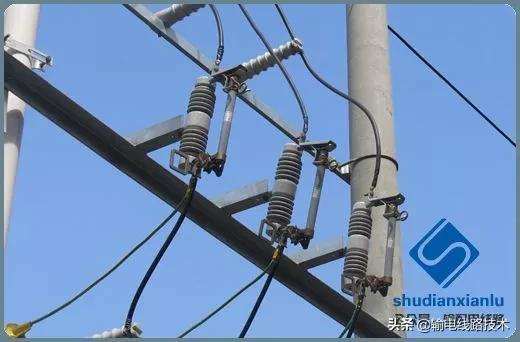

▲ 跌落式熔断器

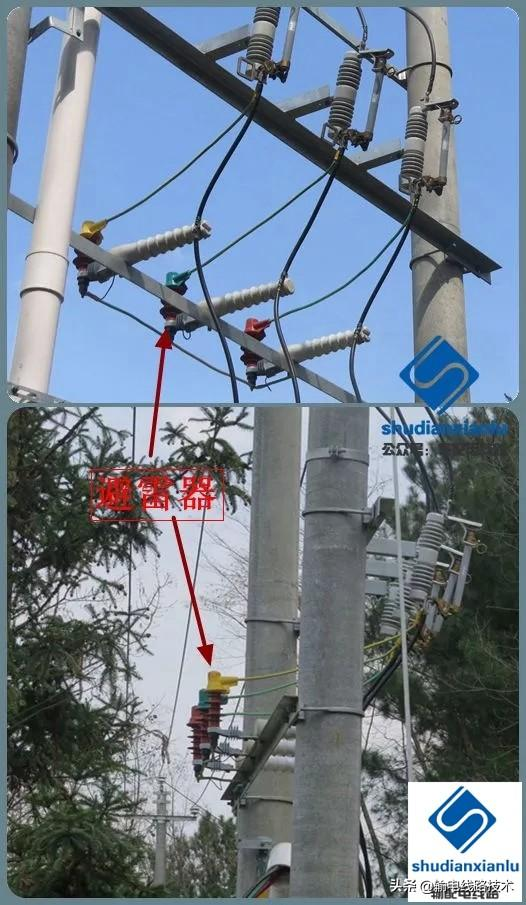

▲ 高压氧化锌避雷器
▲ 瓷横担

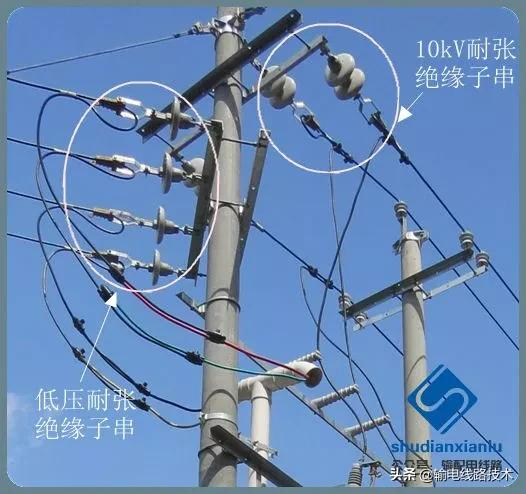

▲ 耐张绝缘子串
图中除上面介绍的外还有变压器台担抱箍、综合配电箱台担抱箍、针式绝缘子、U型抱箍、M垫铁、铜（铝）端子、单（双）头螺栓、避雷器引下线、接地装置、安健环标志、拉线系统、拉盘等。
▲ 拉线系统
拉线的作用是平衡电杆各方向的拉力，防止电杆弯曲或倾倒。因此，在承力杆（终端杆和转角杆）上，均需装设拉线。为了防止电杆被强大的风力刮倒或冰凌荷载的破坏影响，或在土质松软的地区，为增强线路电杆的稳定性，有时也在直线杆上，每隔一定距离装设防风拉线(两侧拉线)或四方拉线。
