什么是电力系统自动化 “五遥”?

发布时间:2019-05-06 点击数:2033

一、什么是电力系统自动化 “五遥”?

五遥五遥是电力系统中对调度自动化遥信、遥测、遥控、遥调和遥视的简称。

五遥是随着电力系统中电力调度自动化程度的提高, “一遥(遥信)”、“二遥(遥信、 遥测)”、“三遥(遥信、遥测、遥控)”和“四遥(遥信、遥测、遥控、遥调)”的基础上发展起来。


1.遥信:


遥信(Tele-Signaling,TS )是指远程状态信号,习惯记做 YX。它是指将电力调度范围内的发电厂、变电站中电气设备的状态信号远程传送给调度中心。

常用于测量下列信号: 开关的位置信号, 变压器内部故障综合信号、 保护装置的动作信号、通信设备运行状况信号、调压变压器抽头动作信号等。

遥信信号要求采用无源接点方式, 即某一路遥信量的输入应是一对继电器的触点,是闭合或者断开。 通过通讯端子板将继电器触点的闭合或者断开转换成为低电平或者高电平信号输送 RTU的 YX模块。


2.遥测:

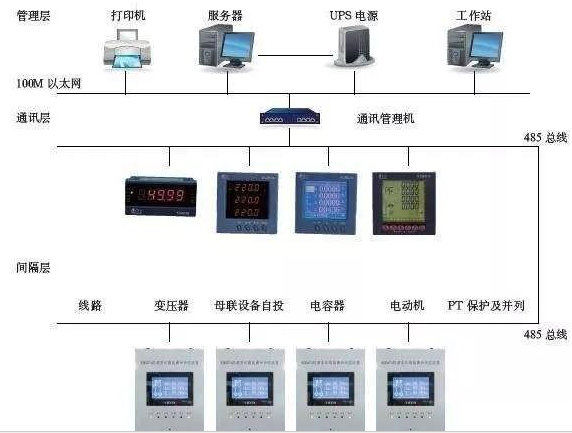

遥测(Tele-Msasuring,TM )是指远程测量,习惯记做 YC。它是指将电力调度范围内发电厂、变电站的主要参数和变量远程传送给调度中心。如:电压、电流、有功功率、无功功率、视在功率、功率因数、主变油温、档位等。


3.遥控:

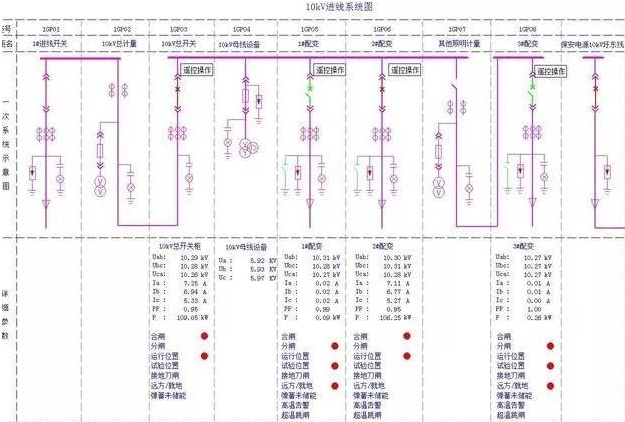

遥控(Tele-Controlling,TC )是指远程控制,习惯记作 YK。它是指电力系统调度中心发出命令以实现对发电厂、变电站电气元件的操作和切换。遥控:开关、刀闸的分、合操作;


4.遥调:



遥调( Tele-Adjusting,TA )是指电力系统调度中心远程调节调度范围内的发电厂、变电站中电气设备的各种参数,比如变压器的有载调压等。


5.遥视:

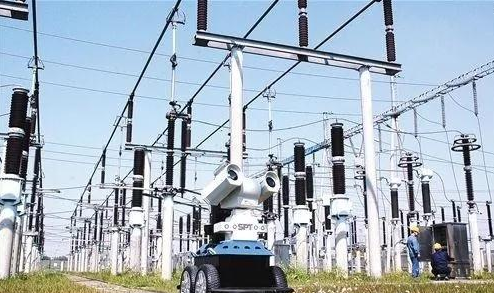

站外

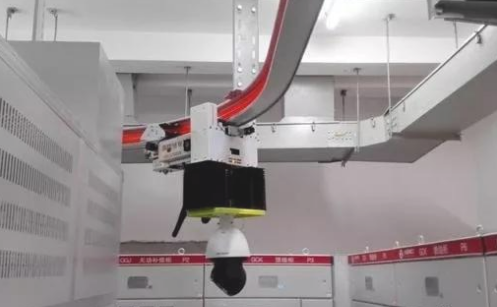

站内


遥视(Tele-Viewing,TV )习惯记作 YS。变电站现场图像,它是以视频传输的方式将电力调度范围内的发电厂、变电站中电气元件的状况传送给调度中心。


二、电力系统自动化 “五遥”有何意义?

五遥”技术的实现和运用,是为了适应电力工业不断发展的需要,满足电力网络规模在不断扩大的要求。 设备日益更新, 网络结构也日趋复杂, 要求变电站采用高科技手段, “五遥”技术突出实现少人,无人值守的特点,协助调度运行人 员进行电力系统的调整、 指挥和操作, 从而实现电网安全可靠运行, 电力企业经济效益最大化。



变电站五遥的内容实现变电站 “五遥 ”可以提高调度水平和效率,实时掌握电网运行状况和潮流分布情况, 使电网系统运行在最佳状态。

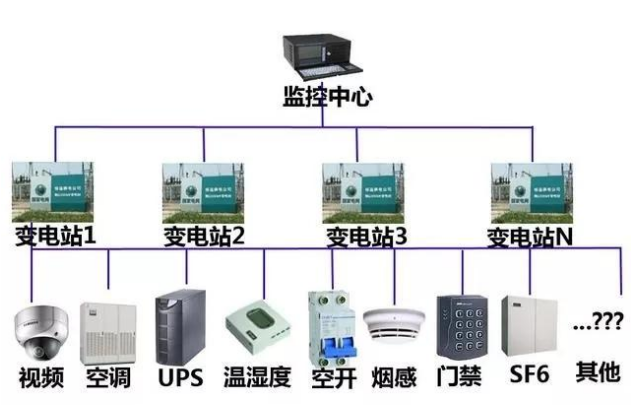

当电力系统发生故障时, 可以尽快对故障进行诊断,进行事故处理,把事故限制在最小范围并及时恢复正常运行,以提高整个电网运行的可靠性, 促进企业经济效益的提升。 在电力调度通信中心建立监控中心,能够对各变电站、通信站的有 关数据、环境参量、图像进行监和监视 ,实时、直接地了解和掌握各个变电站、通信站的情况 ,及时对发生的情况做出正确处理。


三、未来会不会有“六遥”“七遥”?



答案是:“会的”。未来的电力系统会越来越复杂,自动化程度也会越来越高,最终都会望“无人值守”变电站转型。当然会出现更加丰富全面的安全保障系统。
